脚型三维扫描系统

1.产品介绍

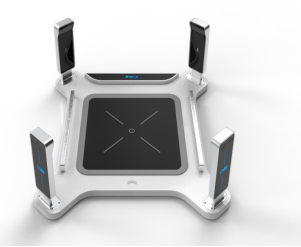

脚型扫描系统是一套光学非接触式三维扫描系统，投射红外散斑至人脚表面，计算机对多台光学三维扫描仪联动控制，可以在2s内完成人足部数字图像采集，获取人体三维数据，快速重建出足部三维模型并自动提取出足部的所有尺寸，并根据尺寸及模型信息进行脚型的健康评估。集成化设计，一键式操作，功能强大，可用于鞋子、鞋垫的设计和定制，医疗矫形矫治等应用。

2.应用领域

*鞋子、鞋垫设计及高端定制；

* 品牌门店的鞋子定制业务；

*鞋品新零售改造；

* 消费者掌上APP端的虚拟试穿、下单及企业资讯获取

* 商业中心、车站码头、高校周边人流密集区域体验及定制；

*鞋子设计培训中心培训教学；

* 医学医疗整形、矫正。

3.技术优势

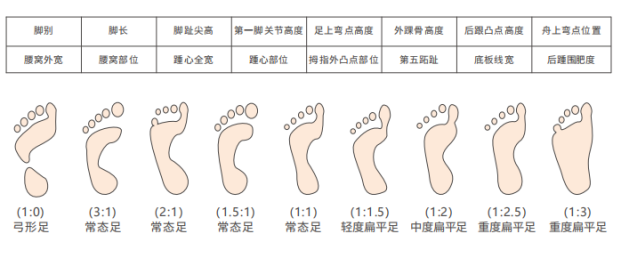

* 精准测量：IR Footscan-BE可实现精准测量，全局精度≤3mm，扫描出的模型完整，不存在破洞、缺失，在细节呈现上分毫毕现。可测 量多达29项脚型数据，而且还可定制测量部位；

* 极速扫描，快速测量：IR Footscan-BE能够在0.2秒内完成人体足部数据采集， 30s内输出测量结果及测量报告，极速扫描畅快体验， 完美兼顾线下购物的便捷性及测量效率，相对传统导购的讲解服务时间大幅缩短，提升成单效率；

* 智能扫描： 一键操作，智能建模，扫描数据，自动拼接，无需人工干预；

*（选配）足压检测，健康关怀无微不至：足底压力全场检测，更直观地观测到正常站立时的足底压力分布情况，从而可以了解到人体脊柱状况，足底各部位的受力情况，身体压力的平衡分布，帮助消费者更科学更快速地选择适合的鞋、鞋垫等鞋类产品，也可以在早期进行监测和预防儿童的O型腿、X型腿、扁平足高弓足等不良病症；

*模块化设计，可定制：IR Footscan-BE软件和算法都具有自主知识产权，应用标准化服务体系，实现项目流转批量化、模块化。支持全负重、半负重和无负重等多种足底扫描模式，对酚醛泡沫脚印、石高模等也能扫描，满足客户设计定制化矫形鞋和鞋垫的数据需要；

* 测量模式：足部静态，适用不同运动受力状态下的人体工学分析；

* 高精度：扫描精度2mm；

* 集成自动化：多测头同步控制，点云数据自动注册、融合及封装，系统高度集成化；

* 安全舒适：所用光源为不可见红外光，对人体无害，同时极速扫描可有效避免人体晃动产生的测量误差；

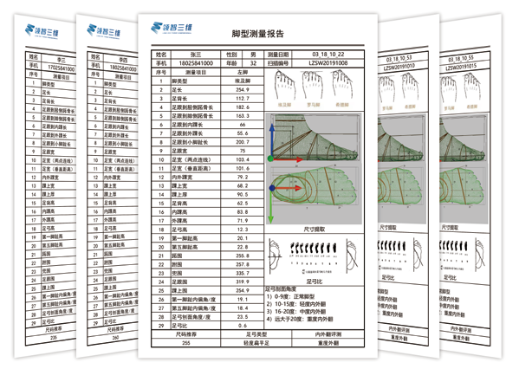

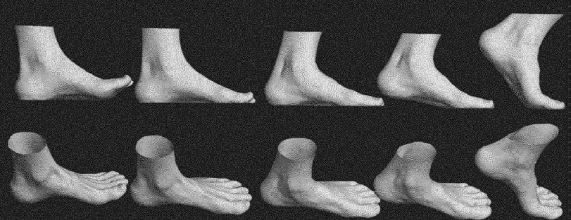

* 结果直观显示：扫描结果三维显示，自动提取足部尺寸数据；

* 通用性广：可满足不同尺寸的脚型扫描需求，并支持asc、stl、obj等多种数据格式导出；

* 技术支持：西安交通大学较强的研发实力，保证系统的长期升级与技术支持。

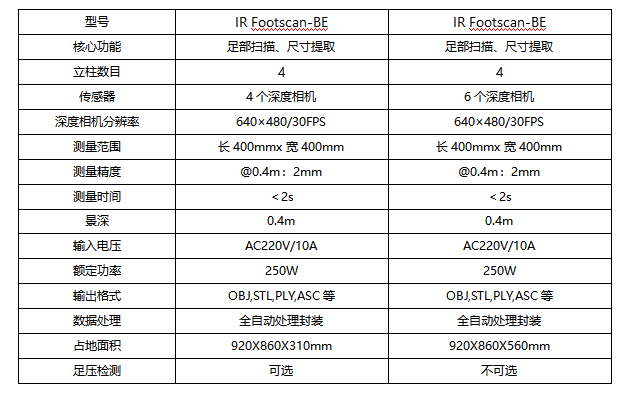

4.参数配置
